YTTW(RTTZ)柔性礦物絕緣防火電纜

YTTW(RTTZ)柔性礦物絕緣防火電纜

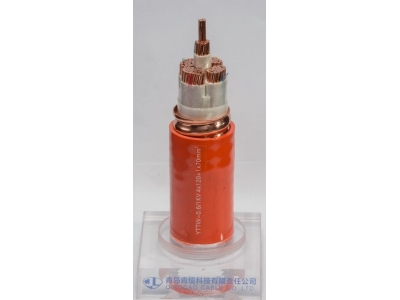

一、青纜牌YTTW(RTTZ)柔性防火電纜的結構

電纜型號：YTTW (RTTZ)

名  稱：金屬護套無機礦物絕緣防火電纜

1.電纜導體：有多股銅線絞合而成，具有良好的彎曲特性。

2.絕緣層：采用耐高溫，不燃燒的無機礦物絕緣材質。

3.銅護套：銅質材料，經特殊加工有良好的彎曲特性，并作為PE線。

4.外護層：采用低煙無毒的塑性材質，有良好的防腐蝕特性。

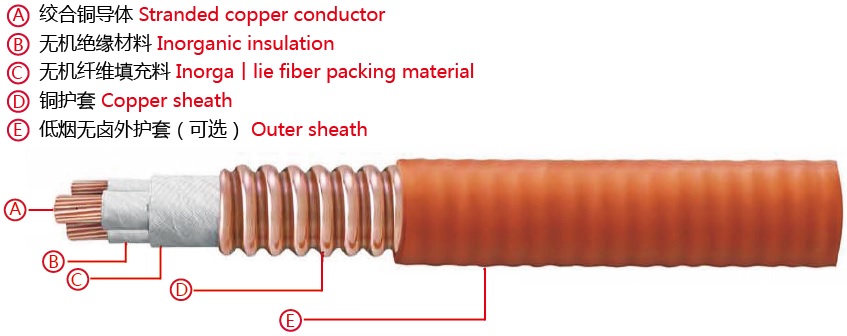

 YTTW(RTTZ)柔性礦物絕緣電纜結構圖

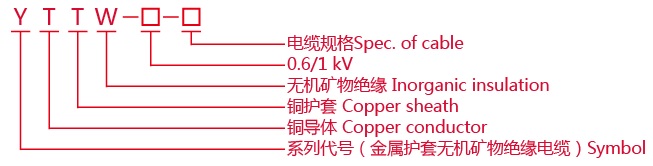

例1: YTTW-0.6/1kV-(4×50) 表示：4芯，4根50mm2截面的柔性防火電纜。

例2: WD-YTTWY-0.6/1kV-(3×25+1×16) 表示：4芯，3根25mm2加一根16mm2線芯的柔性防火電纜，外加低煙無鹵聚烯烴保護外護套。

  生產范圍：

執行標準：
JG/T 313-2014 中華人民共和國建筑工業行業標準《額定電壓0.6/1kV及以下金屬護套無機礦物絕緣電纜及終端》(YTTW)

GB/T 34926-2017額定電壓0.6/1kV及以下云母帶礦物絕緣波紋銅護套電纜(RTTZ)

三、青纜牌YTTW(RTTZ)柔性防火電纜的耐火特性

1. 按國家標準，電線電纜燃燒試驗方法耐火特性試驗GB/T 19216.21-2003
選用火焰溫度950℃~1000℃，燃燒時間為180min，線路保持完整。
2. 按英國BS6378標準，柔性防火電纜能滿足以下要求：

單純耐火C級：950℃ 180min；耐火加水W級：650℃ 15min；耐火加機械振動Z級：950℃ 15min（以上測試按順序在同一根試驗上進行。）

四、青纜牌YTTW(RTTZ)柔性防火電纜的優點

1.防火性能優異，耐火等級不僅滿足國標GB/T19216.21-2003要求1000℃，180min，還可滿足英國BS6387:2013中規定的C、W、Z三項試驗（耐火C級950℃ 180min、噴淋W級650℃ 15min、沖擊Z級950℃ 15min）；

2.連續長度長，不管是單芯，還是多芯電纜，其長度能滿足供電長度需要，每根連續長度可達1000m以上；

3.截面大，單芯電纜截面可達630mm2，多芯電纜截面可達95mm2；

4.具有柔性，電纜可以盤在電纜盤上，其彎曲半徑6-10D,（D為電纜外徑）!

5.燃燒時無煙無毒，絕緣采用無機材料（不燃燒體），燃燒時不會產生任何有害氣體，更不會發生2次污染，稱得上是環保綠色產品；

6.過載能力大，電纜不僅載流量大，而且具有較大的過栽能力。根據布線要示，通常電纜表面溫度名≤70℃，若布線不可觸摸，也不與可燃建筑材料相接觸時，電纜護套溫度可提高到105℃。過載時防火電纜長期工作溫度可達250℃；

7.耐腐蝕，有機絕緣耐火電纜有時需穿塑料管或鐵管，塑料管易老化變脆，鐵管易銹蝕，防火電纜有銅護套不須穿管，銅護套耐腐蝕性好；

8.無電磁干擾，防火電纜與信息、控制等線在同一豎井中敷設時，在銅護套的屏蔽下，不會對信號、控制電線電纜傳輸?shù)男畔a(chǎn)生干擾；

9.安全性好，防火電纜能在火焰中正常供電，起動滅火設備，減少火災損失，對人身安全也特別可靠，其銅護套是優良導體，是最好的接地PE線，且連續到電纜全長，大大提高了接地保護靈敏度與可靠性；

10.使用壽命長，無機絕緣材料耐溫髙，且不易老化，他的壽命比有機絕緣電纜高許多倍，在正常工作狀態下，其壽命可達100年以上；

11.柔性防火電纜的包裝運輸和安裝及配件近似于普通電纜，較簡單；

12.經濟性好，柔性防火電纜由于制作工藝先進，安裝簡單，在同等條件下其綜合費用比礦物絕緣電纜的費用明顯降低。
